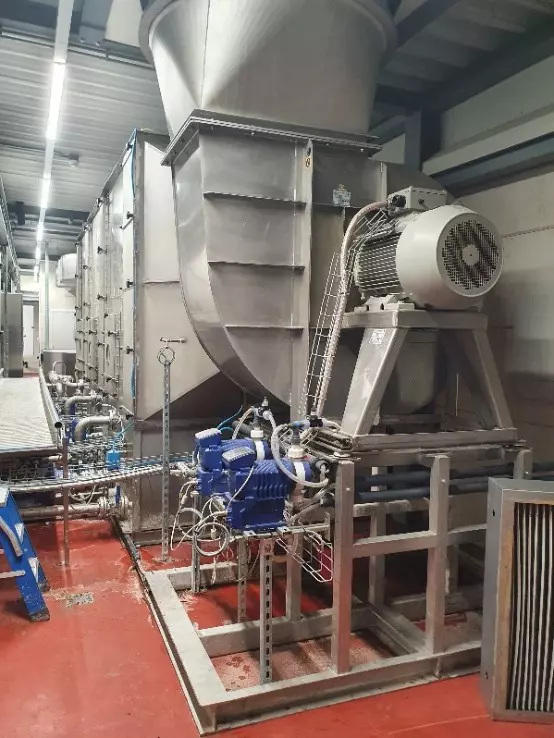

Geruchswäscher für Bratöfen

Der Gegenstromwäscher besteht aus einem horizontalen, rechteckigen Gehäuse aus AISI 316L. Bei der Gegenstromwäsche bewegen sich die Waschflüssigkeit und das zu reinigende Gas in entgegengesetzter Richtung. Der große Vorteil der Gegenstromwäsche besteht darin, dass mit zunehmender Reinheit des Gases auch die Konzentration der Verunreinigungen in der Waschflüssigkeit abnimmt. So bleibt der Reinigungsprozess in der gesamten Anlage besonders effektiv.

Der Wäscher ist in Strömungsrichtung gesehen aus drei Teilen aufgebaut, die technisch identisch sind. Jede Waschsektion besteht aus Hohlkegel-Sprühdüsen, teilweise im Gleichstrom und im Gegenstrom. Jede Sektion ist mit mehreren hintereinander montierten Sprüharmen ausgestattet, um einen langen Sprühweg zu erhalten, und so konstruiert, dass die Düsen aufgrund ihrer gemeinsamen großen Durchflussmenge gleichzeitig das Innere der Waschsektion gut spülen . Die Düsen sind mit einem überlappenden Sprühbild montiert, wodurch ein sehr intensives Reinigungssystem entsteht. Dadurch kann das verunreinigte Gas nicht ohne Befeuchtung und Reinigung durch die Sprühstrecken gelangen. Dadurch erübrigt sich eine Füllkörperschüttung vollständig, so dass der Druckverlust sehr gering ist und vor allem gering bleibt.

1. Alkalische Waschstrecke mit Natronlauge zum Auswaschen von Fettdämpfen und fettgebundenen Staubpartikeln. Die Dosierung der Chemikalien erfolgt in den integrierten Puffer des Wäschers, wo auch der pH-Wert des Waschwassers gemessen wird, damit automatisch die richtige Menge Natronlauge dosiert wird.
2. Oxidativer Waschabschnitt mit Natriumhypochloritlösung, damit die möglicherweise geruchsbildenden Elemente oxidieren können, so dass sie keine Geruchsbelästigung mehr verursachen können. Die Natriumhypochlorit-Dosierung wird über einen Sensor für freies Chlor gesteuert. Die Chemikalien werden in den integrierten Puffer des Wäschers dosiert, wo auch das freie Chlor des Waschwassers gemessen wird, damit automatisch die richtige Menge an Natriumhypochlorit dosiert wird.
3. Waschabschnitt mit sauberem Waschwasser zum endgültigen Auffangen von wasserlöslichen Gaspartikeln und etwaigen Dämpfen aus dem Natriumhypochlorit-Waschabschnitt.
