Geruchswäscher für die Schlachthöfe

Der Wäscher besteht aus drei Kreiselpumpen, einem Wasseraufbereitungssystem und einer Steuerung auf Basis einer Siemens S7-1500 SPS mit Ethernet-Anschluss.

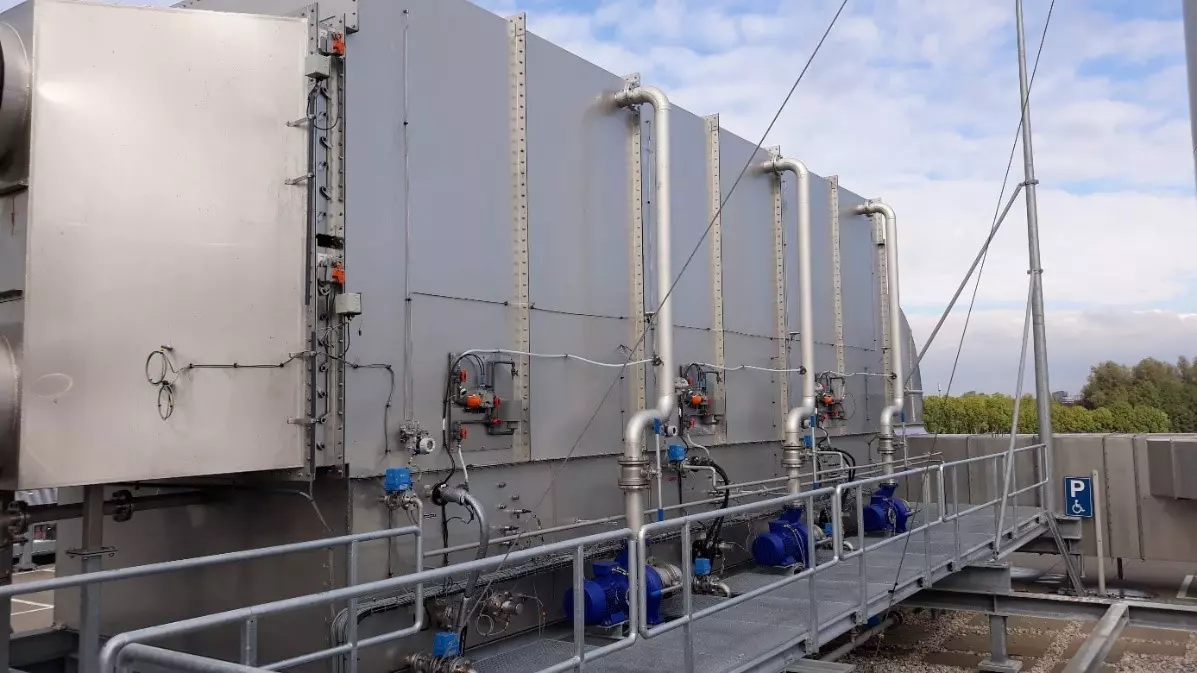

Der horizontale Kreuzstromwäscher besteht aus einem horizontalen, rechteckigen Gehäuse, das aus Edelstahl 316L gefertigt ist.

Der Wäscher ist, in Strömungsrichtung gesehen, aus drei technisch identischen Abschnitten aufgebaut. Jede Waschsektion besteht aus einer strukturierten PVC-Packung. Der Abfluss des kontaminierten Waschwassers wird auf der Grundlage der gemessenen Leitfähigkeit geregelt.

Erste oxidative Waschsektion (NaOCl, korrigiert mit H2SO4)
Erste oxidative Waschsektion mit einer Natriumhypochloritlösung, die mit Schwefelsäure korrigiert werden kann, um die geruchsbildenden Elemente zu oxidieren. Die Dosierung der Chemikalien erfolgt im integrierten Puffertank, in dem auch der pH-Wert und der Wert des freien Chlors des Waschwassers gemessen wird, so dass die erforderliche Menge an Schwefelsäure und Natriumhypochlorit automatisch dosiert wird.

Zweite oxidative Waschsektion (NaOCl, korrigiert mit H2SO4)
Zweite oxidative Waschsektion mit Natriumhypochloritlösung, die mit Schwefelsäure korrigiert werden kann, um die verbleibenden geruchsbildenden Elemente zu oxidieren, so dass sie keine Geruchsbelästigung mehr verursachen können. Die Natriumhypochlorit-Dosierung wird mit Hilfe eines Sensors für freies Chlor mit pH-Korrektur bestimmt. Die Dosierung der Chemikalien erfolgt im integrierten Puffertank, in dem auch das freie Chlor und der pH-Wert des Waschwassers gemessen werden, so dass die erforderliche Menge an Natriumhypochlorit und ggf. (zur Korrektur des pH-Werts) Schwefelsäure automatisch zudosiert wird.

Dritte Waschsektion (NaOH)
Grundwaschgang mit Natronlauge zur Neutralisierung der säurebildenden Bestandteile und zur Entfernung von freiem Chlor, das eventuell aus den vorangegangenen Waschgängen mitgeführt wurde. Die Dosierung der Chemikalien erfolgt im integrierten Puffertank, in dem auch der pH-Wert des Waschwassers gemessen wird. Anhand dieser Messwerte wird automatisch die erforderliche Menge an Natronlauge in die Waschsektion dosiert.

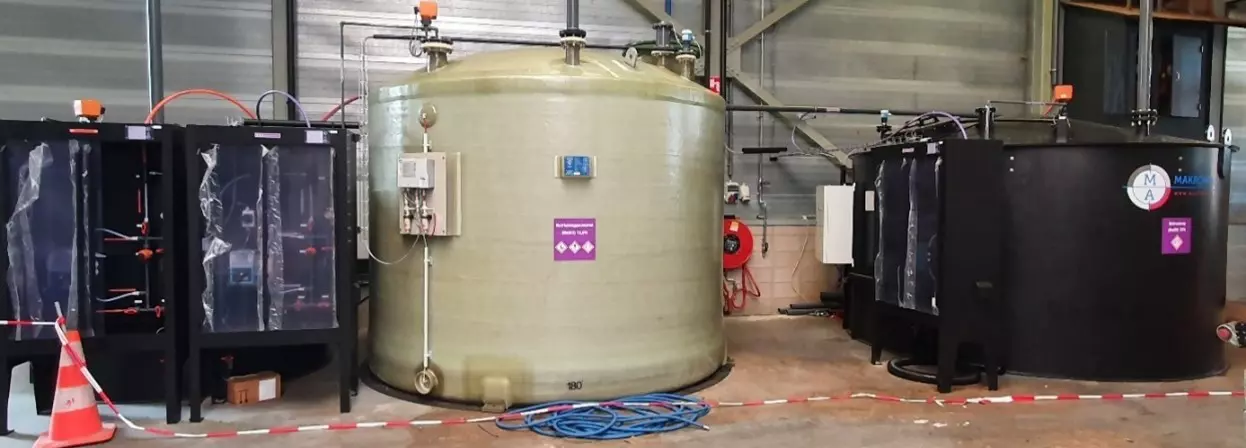

Die komplette Chemikaliendosieranlage besteht aus:

1. Behälter mit zwei Fächern für einen Steuerschrank und auf der anderen Seite eine Dosieranlage für die Chemikalien;
2. Gaswasserpompen;
3. Instrumentierung zur Messung von pH-Wert, freiem Chlor, Leitfähigkeit, Redox und Füllstandskontrolle;
4. Dosierung und Lagerung von H2SO4, NaOH und NaOCl nach Kiwa BRL K 21009 und Kiwa BRL K 21011.

Verpackungssystem

• Gehäuse aus rostfreiem Stahl 316
• Siemens S7-1500 PLC im Behälter
• BRL akkreditiertes Dosiersystem
• Geeignete Zentrifugalpumpen
• KSB-Kreiselpumpen
• Endress + Hauser Instrumentierung
