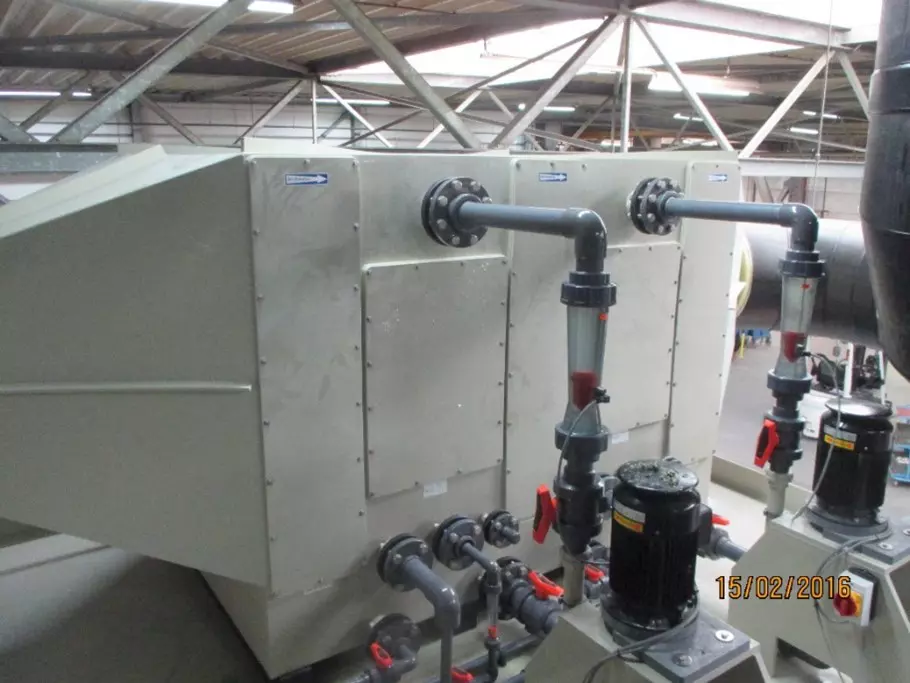

Wäscher einer chemischen Oberflächenbehandlungsanlage

Wäscher zum Auswaschen von Nickelbädern zur Rauchabsaugung. Ein Horizontalwäscher aus PP mit integrierten Puffertanks. Der Wäscher besteht aus zwei Stufen.

Das kontaminierte Gas tritt über einen Seiteneingang durch einen Gleichrichter in die erste Stufe ein, um einen laminaren Luftstrom zu erhalten. Das Gas wird durch Waschwassertröpfchen und Nebel mit gelöstem NaOH geleitet, das über Sprühdüsen verteilt wird. Diese erste Stufe hat einen eigenen Wasserpuffer, aus dem sie gepumpt werden muss.

Anschließend wird das Gas durch einen Zwischenabscheider von Tröpfchen befreit. Hier soll eine erste Tröpfchenabscheidung stattfinden.

Danach wird das Gas über eine zweite Waschstufe mit eigenem Wasserpuffer geleitet. In dieser Waschstufe wird frisches Wasser ohne Zusätze über Sprühdüsen verteilt.

Abschließend werden die entstehenden Tropfen durch einen Tropfenabscheider abgeschieden
