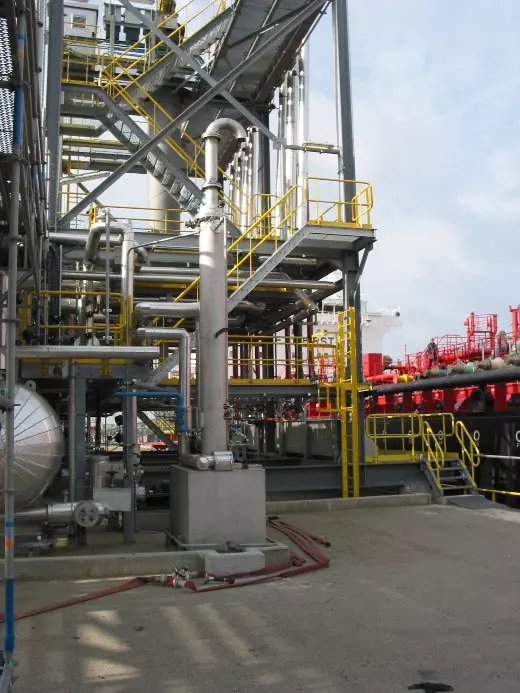

Wäscher zur Dampfrückgewinnung

Der Vertikalwäscher ist eine Kolonne, in der die Füllkörper direkt über eine Sprühdüse befeuchtet werden. Die verwendeten Sprühdüsen sind vom Typ Vollkegel, mit denen die Benetzung der Packungen realisiert werden kann. Am Einlass des Wäschers ist ein Halbrohr vorgesehen, um Turbulenzen in der Waschstrecke zu vermeiden. Darauf folgen Füllkörper, die für eine aktive Oberfläche sorgen, damit die Gaspartikel möglichst lange in intensivem Kontakt mit dem Spritzwasser stehen. Hinter den Sprühdüsen ist ein Demister aus Drahtgewebe angebracht, um zu verhindern, dass Flüssigkeitströpfchen mit dem Gasstrom mitgerissen werden. Die im Demister gesammelten Sprühwassertropfen landen durch die Schwerkraft am Boden der Säule. Von hier aus kann die Flüssigkeit über ein Kreislaufsystem zurück zur Sprühdüse gepumpt werden. Eine regelmäßige Ableitung ist notwendig, damit die Konzentrationen im Waschwasser nicht zu hoch ansteigen.

Drei Vertikalwäscher, je Wäscher bestehend aus:

• Säule
• Demister aus Drahtgeflecht
• zufällige Verpackungen
• Stützplatte und Niederhalteplatte
• luftbetriebener Pomp
• integrierten Pufferspeicher
• zerlegbares Sprührohr mit Sprühdüse
