Wäscher zur Entfernung von Ethanol

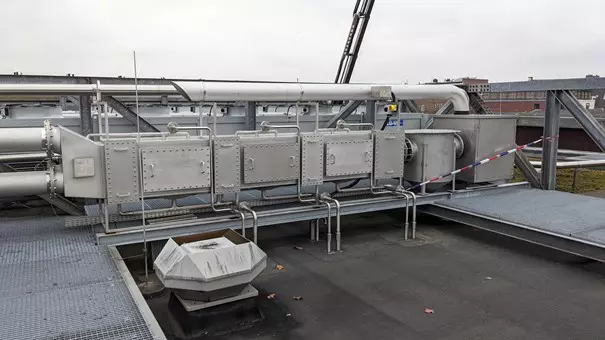

Eine dreistufige Gegenstromwaschanlage (horizontale Bauweise, Aufstellung im Freien), einschließlich drei separater, intern installierter Flüssigkeitspuffer für die drei Waschabschnitte des Wäschers, der speziell für einen Prozessgasstrom mit einem maximalen Durchsatz von 1.950 Am3/h ausgelegt ist. Die drei separaten Waschabschnitte sind erforderlich, um eine hohe Effizienz bei der Ethanolentfernung aus dem Gasstrom zu erreichen. Die Anlage ist mit Pumpen, Instrumentierung und Armaturen ausgestattet.

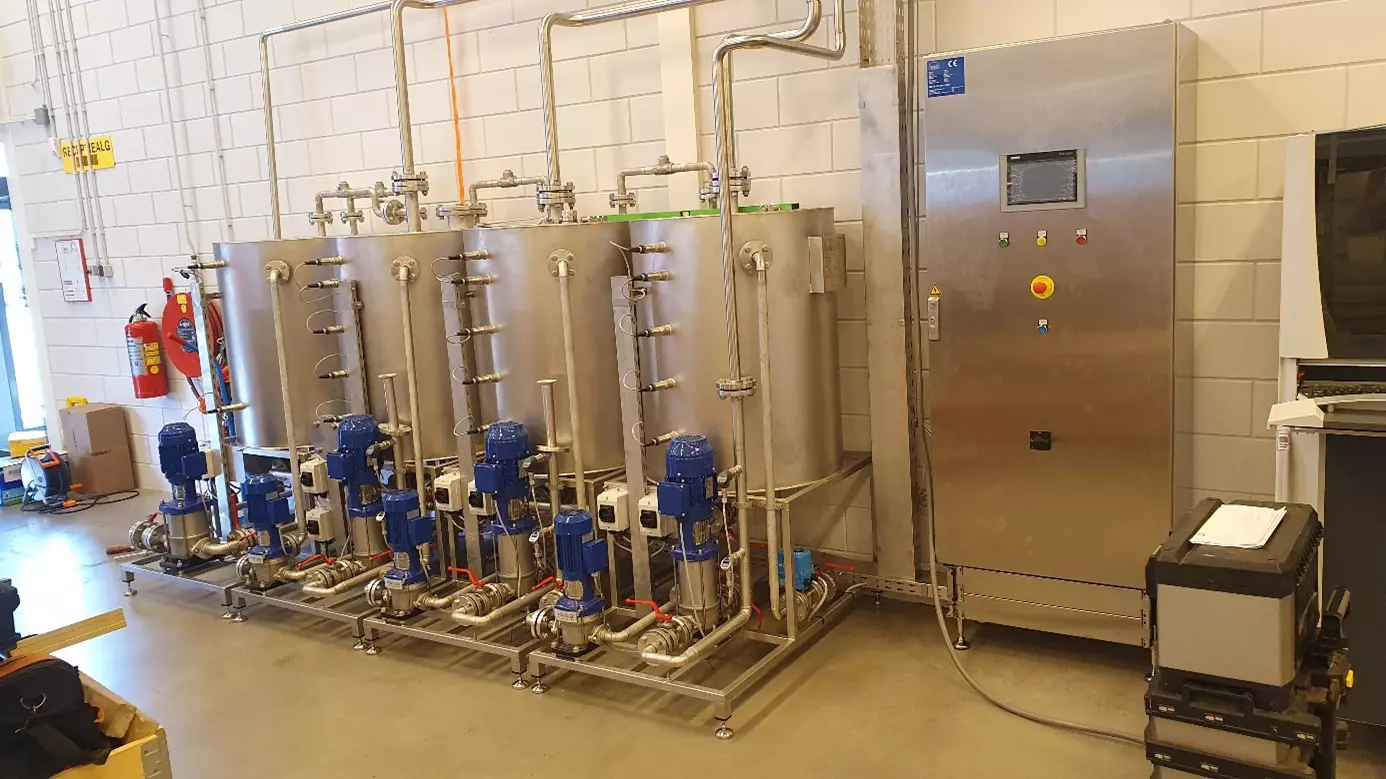

Paket-System

• Gehäuse aus rostfreiem Stahl 316
• Siemens S7-1500 PLC im Rittal-Schrank
• BRL-akkreditiertes Dosiersystem
• KSB Kreiselpumpen
• Endress + Hauser Instrumentierung
• Zentrifugalventilator
• ECON-Ventile
• Iwaki Magnetantrieb Dosierpumpen

Gasanalysator
Das gereinigte, wassergesättigte Gas wird über eine nach der letzten Waschsektion angebrachte Sonde entnommen. Der gesättigte Luftstrom wird durch beheizte Rohre angesaugt, um Kondensation im System zu verhindern. Die Moleküle im Gas werden mit Infrarotstrahlung bestrahlt. Die Ethanolmoleküle absorbieren einen Teil der Strahlung. Die Absorption der Strahlung ist direkt proportional zur Konzentration. Der verwendete Analysator ist ein Infrarottyp.
