Geruchswäscher für Bratöfen

Zur Reinigung des Abgases der Öfen von drei Produktionslinien wurde ein zweistufiger Luftwäscher errichtet. Da das Gas geruchshaltige Fettdämpfe und (Staub-)Partikel enthält, muss der Wäscher für beide Anwendungen geeignet sein. Angesichts der Problematik einer relativ groben Reinigung von Staubpartikeln und den möglicherweise auftretenden Geruchspartikeln im Aerosol wird der Wäscher aus mehreren Abschnitten bestehen müssen. In der ersten Stufe wird ggf. in Wasser gelöste Natronlauge verwendet. Dies ist notwendig, um die (fettgebundenen) Geruchspartikel mittels Verseifung abzutrennen. Die zweite Wachsstufe verwendet nur Wasser, um alle chemischen Komponenten zu neutralisieren.

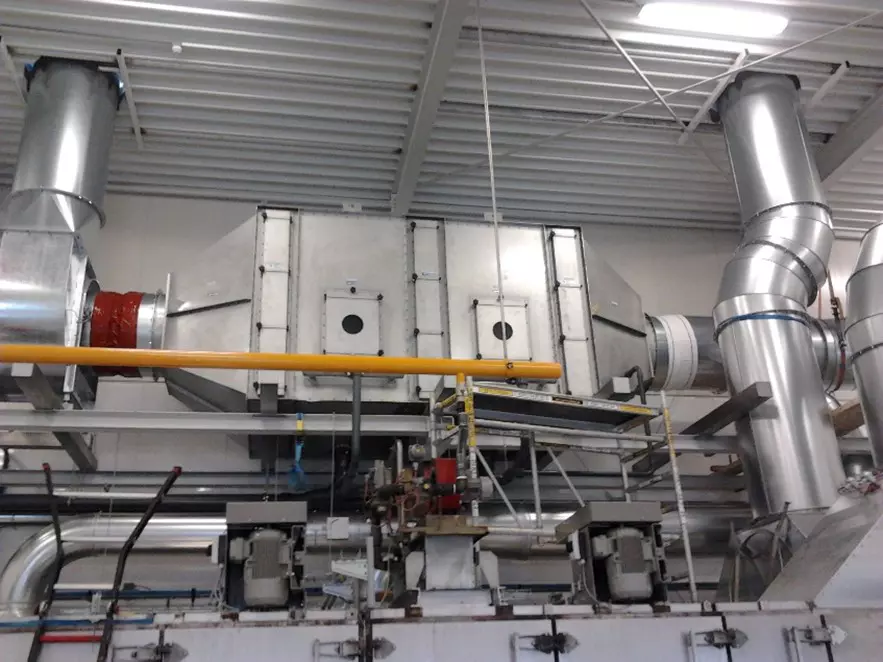

Eine horizontale offene Waschstrecke aus Edelstahl 316L, die als Wäscher dient. Dieser Wäscher besteht aus einem rechteckigen Gehäuse mit Gleichrichtern, zwei Waschsektionen mit integrierter Waschflüssigkeitsbehälter und Tropfenabscheidern. Beide Waschteilen sind mit einer Mannloch versehen. Der Anschlusskonus am Gaseintritt ist ebenfalls mit einer Inspektionsluke ausgestattet. Als Waschflüssigkeit für den ersten Waschstufe kann Natronlauge verwendet werden. Für den zweiten Waschstufe sollte eine neutrale Waschflüssigkeit verwendet werden.

Das Gehäuse ist beidseitig mit Anschlüsse von einem Rohrdurchmesser von Ø 800 mm ausgestattet. Auf Wunsch werden die Tropfenabscheider Kassetten und Gleichrichtern in mehrere handlichere Teile geliefert.

Tropfenabscheider

Die Tropfenabscheider sind sogenannte Wellentypen, die in Kassetten befestigt sind, die in einer Schiene im Wäscher montiert sind. Die Eigenschaften sind ein geringer Druckabfall, eine hohe Flüssigkeitsbelastung, eine weitgehende Verstopfungsunempfindlichkeit und ein großes Geschwindigkeitspotential, so dass die Strömungsfläche des Wäschers relativ klein gehalten werden können. Die Kassetten, in denen die Profile montiert sind, sind kompakt gehalten (geringes Gewicht), so dass sie leicht über eine Zugangsklappe entnommen werden können. Wenn die Lamellen im Laufe der Zeit gereinigt werden müssen, kann dies sehr einfach durchgeführt werden, indem die Kassetten entfernt und mit einem (Hoch-)Druckreiniger gereinigt werden.
