Geruchswäscher für Backöfen

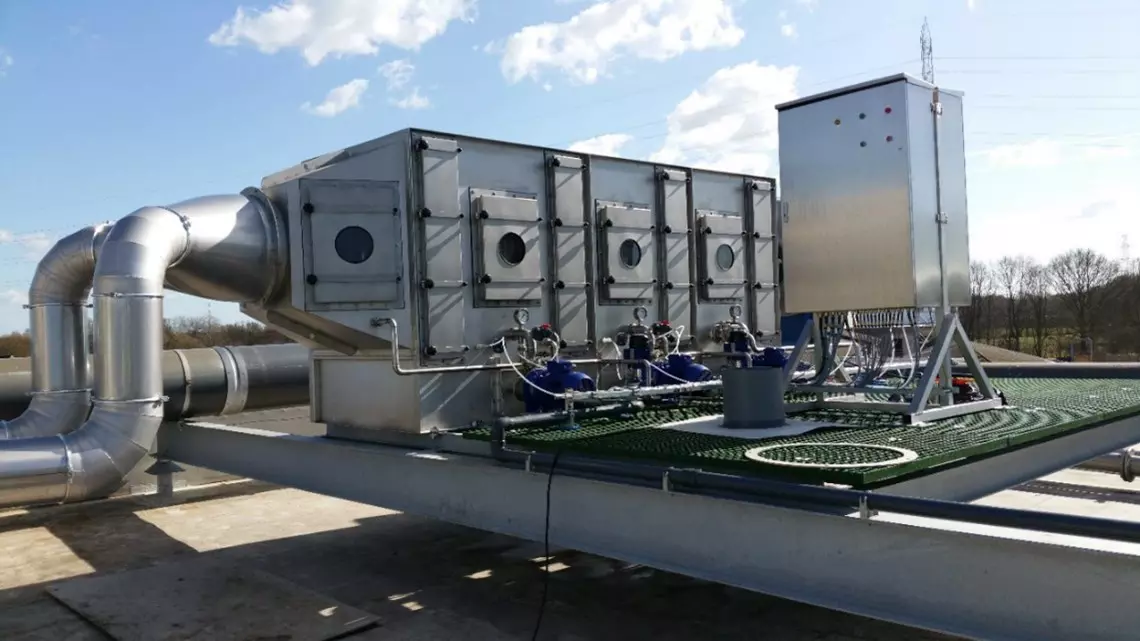

Ein horizontaler offener Sprühwäscher aus Edelstahl. Dieser Wäscher besteht aus einem rechteckigen Gehäuse mit Gleichrichtern, drei Waschsektionen mit integrierter Waschflüssigkeitsbehälter und Tropfenabscheidern. Jede Sprühkammer ist mit einer Zugangsluke ausgestattet. Das Gehäuse ist mit Anschlusskonen mit einem Rohrdurchmesser von Ø 630 mm ausgestattet. Der Anschlusskonus am Gaseintritt ist ebenfalls mit einer Inspektionsluke ausgestattet.
Als Waschflüssigkeit für den ersten Sprühkammer ist Natronlauge verwendet. Als Waschflüssigkeit für den zweiten Sprühkammer wird Natriumhypochlorit verwendet. Für den dritten Waschabschnitt wird eine neutrale Waschflüssigkeit verwendet.
Der Sprühwäscher ist in Gaströmungsorientierung ausfolgenden Abschnitten aufgebaut:
- Alkalische Waschsektion mit Ätznatron (NaOH), zum Entfernen der säurebildenden Bestandteile und Fette.
- Tropfenabscheider, zur Vermeidung von Kontamination des Waschwassers der Natriumhypochlorit-Sprühkammer.
- Oxidativer Waschsektion mit Natriumhypochlorit-Lösung (NaOCl), zum Auswaschen der Geruchskomponenten.
- Tropfenabscheider, zur Vermeidung von Kontamination des Waschwassers der neutralen Waschsektion.
- Neutraler Waschsektion, mit sauberem Wasser, zum endgültigen Auffangen von wasserlöslichen Partikeln und etwaigen Dämpfen aus dem Natriumhypochlorit-Waschsektion.
- Feinabscheider, zum Entfernen der mitgenommenen Tröpfchen.
Technische Spezifikationen
| Luftdurchsatz | : | 8,000 Am3/h |
| Abmessungen (L x B x H) | : | 5.000 x 1.250 x 1.750 mm |
| Material | : | Edelstahl 316L |
| Ort | : | im Freien |
| Leergewicht | : | 1,500 kg |
| Betriebsgewicht | : | 4,500 kg |
Komplettiert wird das System durch eine Siemens S7-1500 SPS in einem Rittal Edelstahlschrank.
