Geruchswäscher für Düfte und Aromen

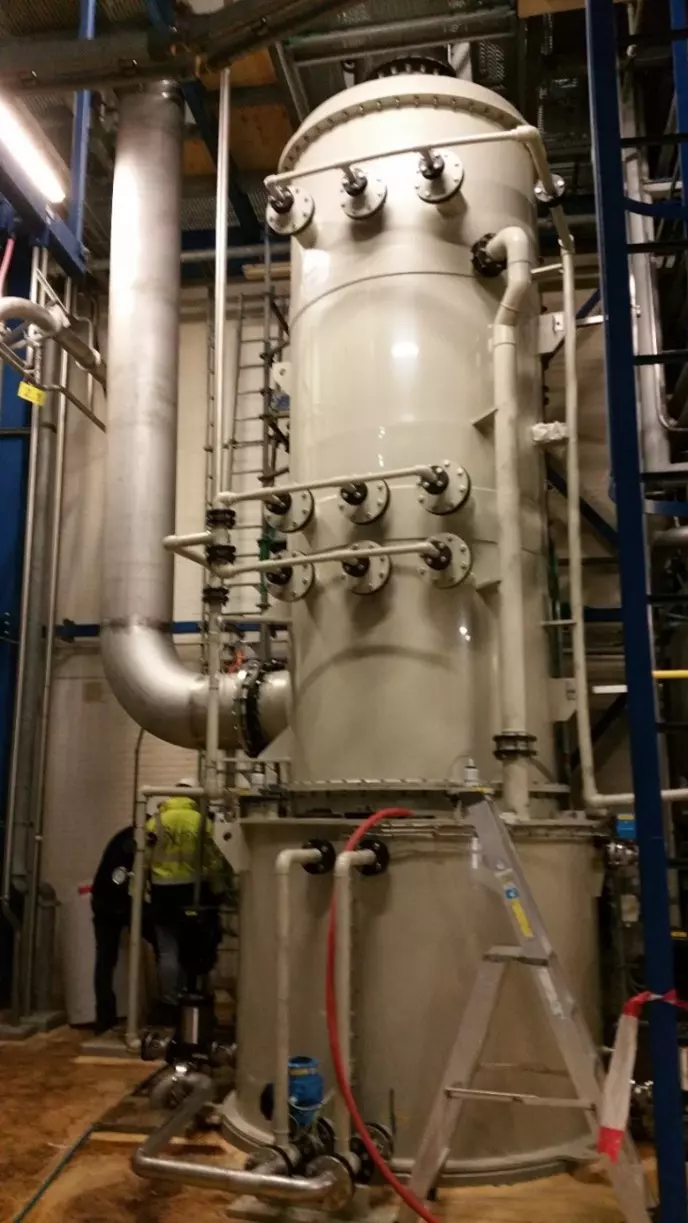

Ein kundenspezifischer Vertikalwäscher für einen Gasstrom von 8.500 Nm3/h aus PP, der mit einem Durchmesser von 1.600 mm und einer Höhe von 6.500 mm speziell konfiguriert ist.

Der Wäscher arbeitet nach einem sogenannten Closed-Loop-System, bei dem die Kolonne aus einem offenen Sprühsystem besteht. Der Wäscher hat entfernbare Sprühlanzen, die mit tangentialen Sprühdüsen ausgestattet sind, die in zwei Stufe unterteilt sind, einen Agglomerator, eine Kaminboden (Phasentrennplatte) und einen Demister aus Drahtgestrick.

Prozessbeschreibung

• Alkalischer Waschstufe mit Natronlauge (NaOH). Die Dosierung von Ätznatron muss sich nach dem pH-Wert richten. Die Kolonne ist mit einer Inspektionsluke ausgestattet. Die Waschstufe besteht aus Sprühdüsen, die im Gleich- und Gegenstrom montiert sind. Die verstopfungsfreien Tangentialdüsen erzeugen feine Tröpfchen, um so viele Staub-/ Gaspartikel wie möglich zu kaptieren. Die Anlage ist so konstruiert, dass die Düsen aufgrund ihrer großen Durchflussmenge gleichzeitig das Innere der Kolonne vollständig spülen. Die Düsen werden mit überlappendem Sprühbild an mehreren Sprührohren hintereinander montiert, wodurch ein sehr intensives Reinigungssystem entsteht. Dadurch kann das verunreinigte Gas die Sprühstrecke nicht ohne Befeuchtung und Reinigung passieren. Dadurch entfallen Füllkörper komplett, so dass der Druckverlust äußerst gering ist und vor allem gering bleibt. Die Chemikaliën werden in den Behälter dosiert , wo auch die Leitfähigkeit des Waschwassers gemessen werden muss. Anhand dieser Messwerte kann dann automatisch aus der zweiten (neutralen Sektion) versprüht und ergänzt werden und anschließend die erforderliche Menge Natronlauge in den Wäscher dosiert werden.
• Der Vorabscheider/ Agglomerator soll die grobene Tröpfchen abscheiden und den Drahtgestrick entlasten. Ohne Vorabscheider/ Agglomerator (Lamellenabscheider) könnte er verstopfen oder überlastet werden. Zusätzlich fungiert dieser Abscheider auch als Agglomerator, was bedeutet, dass die normalerweise untrennbaren feinen Tröpfchen agglomeriert werden. Kleine Tröpfchen koagulieren zu großen(er); dadurch kann der Demister optimal funktionieren.
• Der Trennboden (Kaminboden) verhindert, dass Waschwasser aus der zweiten Stufe direkt zurück in die erste alkalische Sektion läuft.
• Oberhalb des Trennbodens sind wiederum Gegenstrom-Sprühdüsen für eine zweite Wäsche angebracht.

Schließlich fungiert ein Gewebedemister als Feinabscheider mit hohem Abscheidegrad und geringem Druckverlust.
