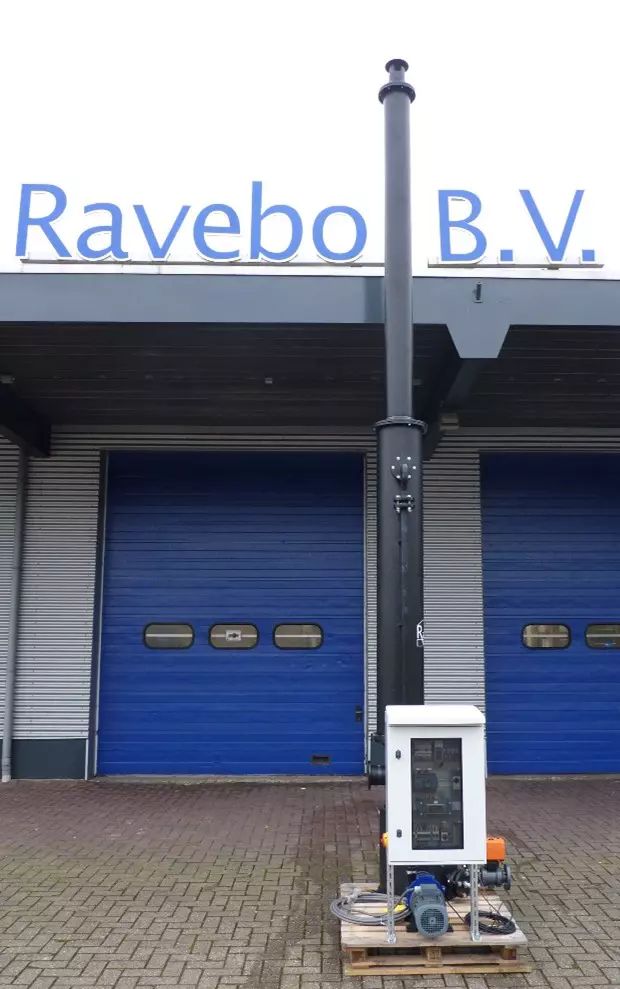

Scrubber Salzsäuredampfrückgewinnung

Der Vertikalwäscher ist eine Kolonne, in der die Luft direkt mittels eines Gegenstrom-Sprühsystems unter Verwendung von Füllkörpern befeuchtet wird. Der Dampf tritt unten durch ein halbes Rohr ein, um einen laminaren Luftstrom zu erhalten. Die darüber liegenden Füllkörper (Pall-Ringe) dienen der Vergrößerung der Kontaktfläche mit dem Ziel, einen besseren und längeren Austausch zwischen Gas und Waschmedium zu schaffen. Die Sprühdüse, die das Spülen der Packungen sicherstellt, ist eine Vollkegeldüse.

Die im Gehäuse entstehenden Tröpfchen können nicht an die Umgebung abgegeben werden und müssen daher aufgefangen werden. Die Entfernung der Tröpfchen erfolgt mit einem Drahtgewebe-Demister.

Das Sprühwasser einschließlich der Tröpfchen sammelt sich im Drahtgitter-Demister und landet durch die Schwerkraft am Boden der Säule. Von hier wird es zurück zur Sprühdüse gepumpt (geschlossenes Kreislaufsystem).

Das System wird durch eine chemikalienbeständige Iwaki-Pumpe mit Magnetantrieb und eine Siemens S7-1500-SPS in einem Rittal-Edelstahlschrank vervollständigt.

Paketsystem

• Gehäuse aus Edelstahl 316
• Siemens S7-1500 SPS im Rittal Schaltschrank
• BRL-akkreditiertes Dosiersystem
• KSB-Kreiselpumpen
• Endress + Hauser Instrumentierung
• Radialventilator
• ECON-Ventile
• Dosierpumpen mit Magnetantrieb von Iwaki
