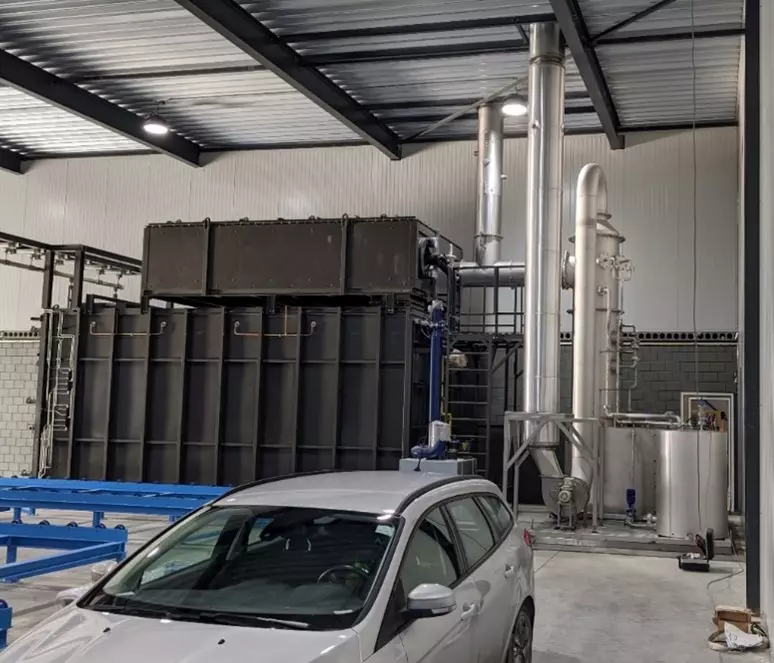

Wäscher zur Gasreinigung von Pyrolyseöfen
Ein maßgefertigter vertikaler Wäscher, der vollständig aus AISI 316L gefertigt ist. Der Wäscher arbeitet nach einem geschlossenen Kreislaufsystem, bei dem der Waschabschnitt aus einem offenen Sprühsystem besteht. Der Wäscher wird komplett mit abnehmbaren Sprühlanzen geliefert, die mit Tangentialkegelsprühdüsen ausgestattet sind, die in zwei Waschabschnitte unterteilt sind, einem Agglomerator, einem Trennboden, einem Endabscheider und einem externen Wasserpuffer für den zweiten Waschabschnitt.
Alkalisch-oxidativer Waschabschnitt mit Natronlauge (NaOH) und Natriumhypochlorit (NaOCl)-Lösung. Die Dosierung von Natronlauge erfolgt auf Basis des gemessenen pH-Wertes, da die Dosierung von Natriumhypochlorit auf Basis des gemessenen freien Chlorwertes erfolgt.
Komplettiert wird das System durch eine Siemens S7-1500 SPS in einem Rittal Edelstahlschrank.
| Gesamthöhe | : | ca. 6,000 mm |
| Durchmesser | : | ø 800 mm |
| Gasdurchfluss | : | 1,500 – 3,000 – 4,500 Nm3/h |
| Gastemperatur | : | 326 °C |
| Druck | : | Umgebung |
Gas composition
| O2 | : | 10,7 % |
| CO2 | : | 5,9% |
| CO | : | 2,2 mg/Nm3 |
| NOx | : | 86,6 mg/Nm3 |
| SO2 | : | 0,77 mg/Nm3 |
| VOC | : | 3,1 mg/Nm3 |
| HCl | : | 0,4 mg/Nm3 |
| HF | : | 0,037 mg/Nm3 |
| NH3 | : | 0,035 mg/Nm3 |
| Hg | : | 1,5 mg/Nm3 |
| Metalle | : | 181 mg/Nm3 |
| Feinstaub | : | 1,6 mg/Nm3 |
