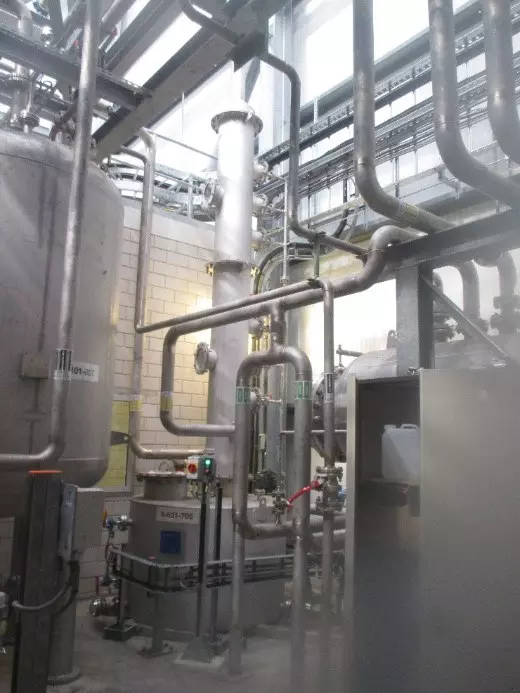

Wäscher zur Entfernung von Acrylsäure

Ein kundenspezifischer Vertikalwäscher, der speziell für die Abscheidung von Acrylsäure aus einem Prozessgasstrom mit einem maximalen Durchsatz von 60 Am3/h konfiguriert ist. Der Wäscher arbeitet nach einem System mit geschlossenem Kreislauf, bei dem der Waschabschnitt aus tangentialen Sprühdüsen besteht, von denen die Hälfte im Gleichstrom und die andere Hälfte im Gegenstrom angeordnet sind.

Die Sektion ist mit mehreren Sprüharmen ausgestattet, die hintereinander montiert sind, um einen längeren Sprühweg zu erhalten. Die Sektion ist so konstruiert, dass die Düsen aufgrund ihrer gemeinsamen großen Durchflussmenge gleichzeitig das Innere der Waschsektion gut spülen. Die Düsen werden mit überlappendem Sprühbild an mehreren Sprührohren hintereinander montiert, wodurch ein sehr intensives Reinigungssystem entsteht. Dadurch kann das verunreinigte Gas die Sprühstrecke nicht ohne Befeuchtung und Reinigung passieren. Dadurch erübrigt sich eine ungeordnete oder strukturierte Packung vollständig, so dass der Druckverlust sehr gering ist und vor allem gering bleibt.

Zum Waschen wird Prozesswasser verwendet. Das Waschwasser wird nach jeder Charge versprüht. Die Anlage ist ausgestattet mit:

1. Säule aus Edelstahl 31
2. Siemens S7-1500 SPS im EX-P Schrank
3. Integrierter Puffer
4. Vier abnehmbare Sprühleitungen, ausgestattet mit sechs tangentialen Hohlkegelsprühdüsen und einem tangentialen Festgelsprüher
5. Agglomerator / Tropfenabscheider
6. Demister aus Drahtgeflecht
7. Kreiselpumpe geeignet für ATEX Zone II 2G Eex-d IIA T3
8. pH-Sensor
