Scrubber zum Entfernen von AMD und ACN

Ein kundenspezifischer Wäscher, der speziell für die Entfernung von AMD und ACN aus einem Spülstrom mit einem maximalen Durchsatz von 450 Nm3/h bei Umgebungstemperatur konfiguriert ist. Der Waschvorgang basiert auf einer halben Wasserumwälzung durch eine Kreiselpumpe. Der Waschflüssigkeitsbehälter wird auch als Gasreinigung der ersten Stufe nach einem Sprudelprinzip und als Verschlusstopf verwendet.

Der Bubbler entwickelt eine laminare Strömung des in den Wäscher eintretenden Dampfes (es ist nicht möglich, eine turbulente Strömung zu waschen). Die Laminarströmung wird dann durch mehrere Schichten von Sprührohren mit Tangentialdüsen gewaschen, die im Gleich- und Gegenstrom montiert sind. Das Sprühbild ist sehr homogen und die Wasserverteilung ist gleichmäßig. Dadurch ist es möglich, das Gas mit einem sehr geringen und stetigen Druckabfall zu reinigen, ohne Packungen zu verwenden, die normalerweise einen hohen Druckabfall erzeugen.

Die Tröpfchen mit eingefangenen Partikeln werden nun durch einen Drahtgitter-Demister vom Gas getrennt, wonach das saubere Gas durch den Schornstein in die Umgebung gelangen kann. Das für die Gaswäsche verwendete Halbwasser muss ausgespült werden, wenn der Verschmutzungsgrad zu hoch wird. Dieses Waschwasser kann nun im Prozess wiederverwendet werden.

Obige Anlage wird auf einem Skid geliefert und besteht aus:

• PE-Gehäuse mit integriertem Flüssigkeitsbehälter, der auch als eingebauter Sprudler fungiert;
• Chemikalienbeständige Pumpe von Iwaki;

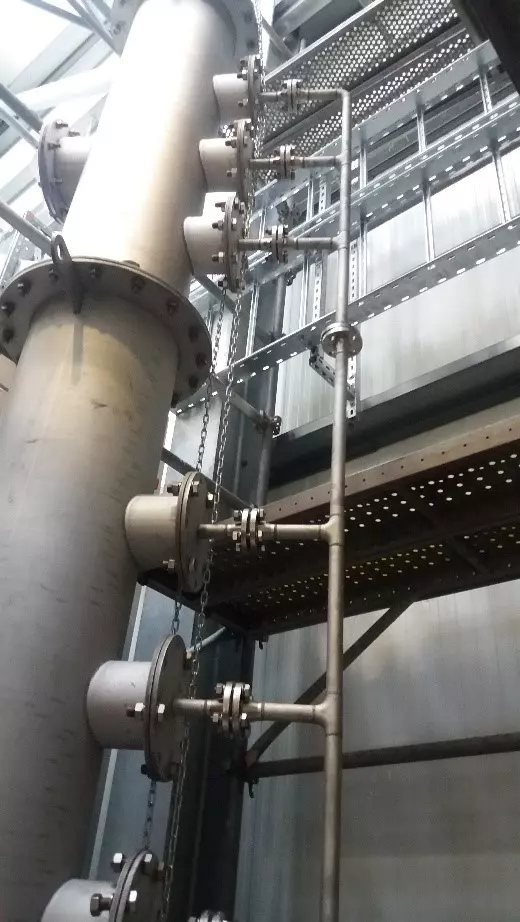

• Sechs zerlegbare Sprührohre mit Tangentialdüsen;
• Agglomerator;
• Demister aus Drahtgewebe zur Abscheidung von Tröpfchen aus dem Gasstrom;
• Endress + Hauser Durchflussmesser am Verteilerrohr;
• Stromregelventil am Verteilerrohr;
• Rücklaufrohr mit Öffnung für das Waschwasser zwischen Pumpe und Sperrtopf;
• Endress + Hauser pH-Messumformer, Druckmessumformer und Temperaturmessumformer im Puffer;
• Messrohr, das als kommunizierendes Gefäß dient und mit einem Radar-Füllstandsgeber ausgestattet ist;
• Schornstein durch das Dach mit Regenhaube und Entnahmestelle;
