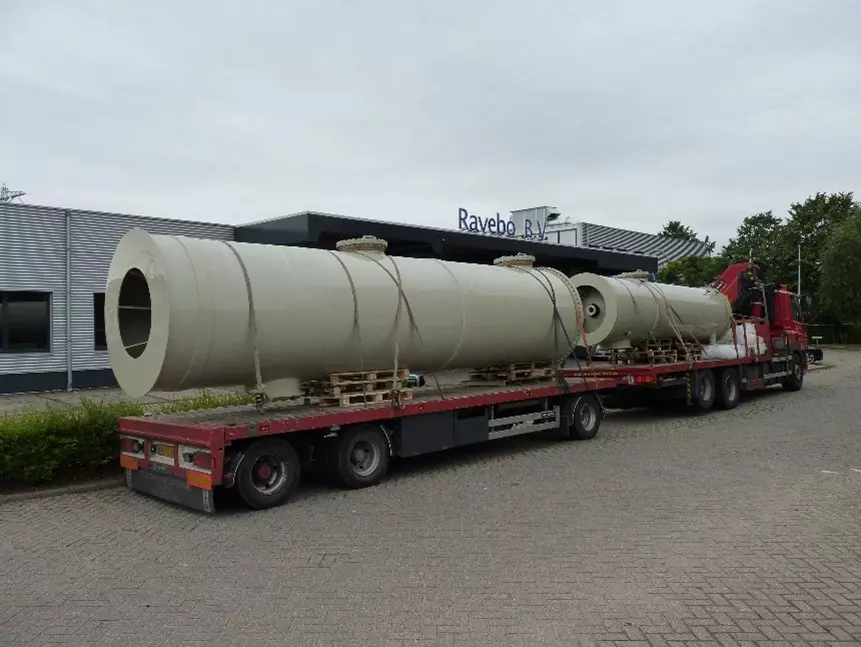

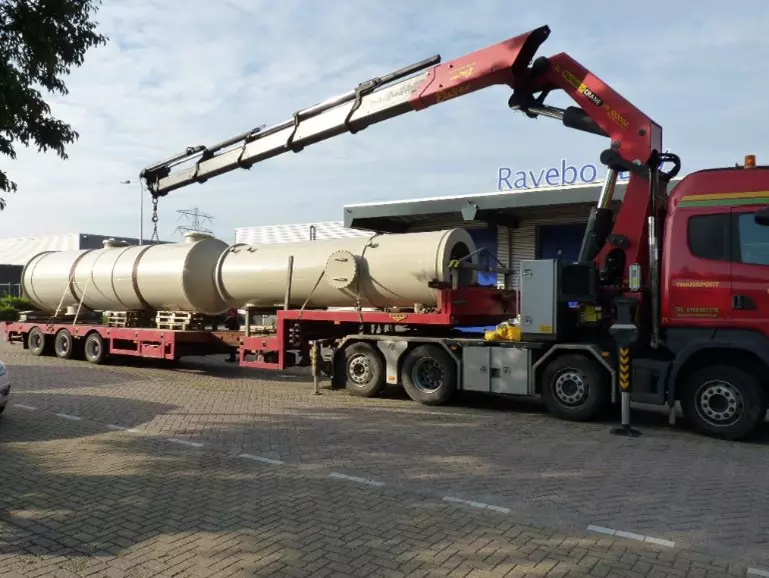

Wäschersystem für Chemieabfallanlagen
Abschrecken
Die Hauptfunktion des Quenchgefäßes ist die Abkühlung des Gasstroms, wodurch eine gewisse Waschwirkung erzielt wird. Durch zwei Sprühschichten mit Düsen mit einem sehr feinen, homogenen Sprühbild wird das einströmende Gas weiter zurückgekühlt. Durch die Montage des Behälters in ausreichender Höhe kann das Spülwasser aus dem Wäscher frei in den Flüssigkeitsbehälter fließen.
Durchmesser | : | Ø 1,500 mm |
Gesamthöhe | : | 6,000 mm |
Unterdruck | : | 100 mbar |
Materialien | : | PP |
Druckverlust | : | 2 Pa |
Wäscher zur SO2-Entfernung
Der Wäscher ist mit vollständig abnehmbaren Mehrfachsprühlanzen ausgestattet, die übereinander montiert sind, um ein langes Sprühbild zu erzielen. Die verstopfungsfreien tangentialen Hohlkegeldüsen verrichten ihre Arbeit mit einem feinen Tropfen, um so viele Gaspartikel wie möglich zu erfassen. Die Sektion ist so konstruiert, dass die Düsen aufgrund ihrer großen Durchflussmenge gleichzeitig das Innere der Waschsektion gut durchspülen. Die Düsen sind mit einem überlappenden Sprühbild angebracht, wodurch ein sehr intensives Reinigungssystem entsteht. Das bedeutet, dass das verunreinigte Gas nicht durch den Sprühbereich gelangen kann, ohne befeuchtet und gereinigt zu werden. Losgeschüttelte Packungen sind daher völlig überflüssig, so dass der Druckverlust sehr gering ist und niedrig bleibt. Die Qualität des Waschwassers wird gemessen. Anhand der Messwerte kann dann automatisch gespült und anschließend Frischwasser nachgefüllt werden;
Um den Verlust an Waschmedium so gering wie möglich zu halten, ist über dem Vorabscheider ein Endabscheider in Form eines sehr feinmaschigen Demisters angebracht. Dieser Drahtgestrick Abscheider sorgt für eine Endabscheidung der Tropfen und kombiniert in dieser Konfiguration einen hohen Abscheidegrad mit einem relativ geringen Druckverlust.
Durchmesser | : | Ø 1,500 mm |
Höhe | : | 6,000 mm |
Werkstoff | : | PP |
Oxidationskolonnen
Die Hauptfunktion des Oxidationsmittels ist die Oxidation von MgSO3 zu MgSO4. Diese Oxidation findet durch einen intensiven Kontakt von MgSO3 und Luft statt. Mit Hilfe von Düsen wird die Flüssigkeit fein verteilt, die eingeblasene Luft kommt mit der Flüssigkeit in Berührung und die Oxidation findet statt. Um den Verlust an Waschmedium so weit wie möglich zu begrenzen, ist über dem Vorabscheider ein Endabscheider in Form eines sehr feinmaschigen Demisters angebracht. Dieser Demister aus Drahtgestrick sorgt für eine Endabscheidung der Tropfen und kombiniert in dieser Konfiguration einen hohen Abscheidegrad mit einem relativ geringen Druckverlust. Zum Ausgleich des Verdunstungsverlustes wird Frischwasser verwendet.
Flüssige Zusammensetzung | : | MgSO3 + MgSO4 in Wasser aufgelöst |
Mindestdurchflussmenge der Flüssigkeit | : | 36 m3/h |
Maximale Durchflussmenge der Flüssigkeit | : | 120 m3/h |
Temperatur der Flüssigkeit | : | 30 - 40 °C |
Maximaler Luftdurchsatz | : | 20,000 Nm3/h |
Durchmesser | : | Ø 1,750 mm |
Höhe | : | 8,000 mm |
