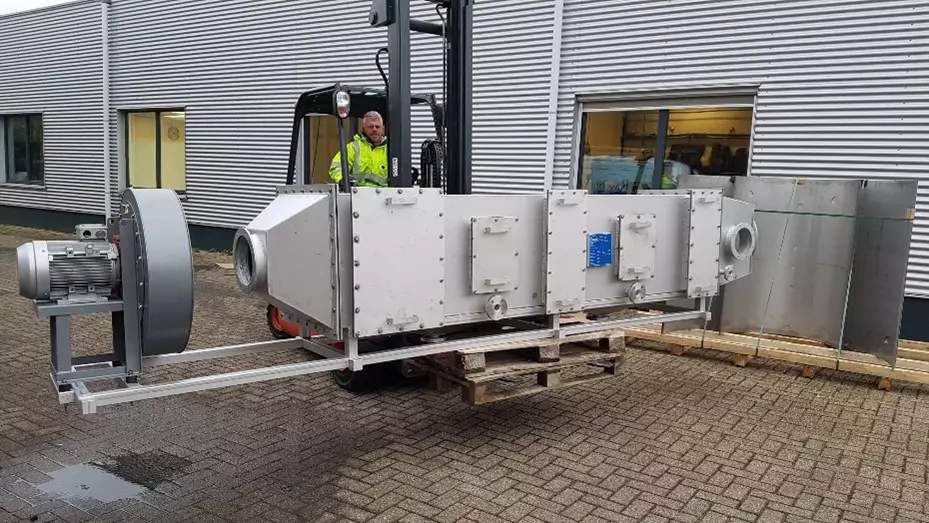

Wäscher für Wasseraufbereitungsanlagen

Der Gegenstromwäscher besteht aus einem horizontalen, rechteckigen Gehäuse, das aus Edelstahl 316L gefertigt ist. Der Wäscher ist auf einem Rahmen aus AISI 316L befestigt, der auch den Ventilator enthält.

Bei der Gegenstromwäsche bewegen sich die Waschflüssigkeit und das zu reinigende Gas in entgegengesetzter Richtung. Der Wäscher wird mit einem Pumpensystem betrieben. Die Gegenstromwäscher ist direkt proportional dazu, dass mit der Reinigung des Gases auch die Konzentration der Verunreinigungen in der Waschflüssigkeit abnimmt. Auf diese Weise bleibt der Reinigungsprozess in der gesamten Anlage besonders effektiv.

Die Positionierung der Hohlkegeldüsen im Wäscher ist von größter Bedeutung für eine optimale Gasbehandlung in Verbindung mit der Abscheidung von Partikeln durch intensiven Kontakt zwischen Waschflüssigkeit und Prozessgas. Ein optimaler Kontakt der feinen Flüssigkeitströpfchen mit den Gaspartikeln führt zu einer hohen Aufnahme von Schadgasen.

Der Wäscher besteht, in Strömungsrichtung gesehen, aus einem Sprüheinrichtung zur Berieselung des Gleichrichters und zwei Waschteilen zur Abscheidung von Staubpartikeln und wasserlöslichen Bestandteilen. Die Waschsektion besteht aus Hohlkegeldüsen, die teilweise im Gleichstrom und teilweise im Gegenstrom montiert sind. Diese Waschsektion ist mit mehreren Sprüharmen ausgerüstet, die hintereinander montiert sind, um ein langes Sprühbild zu erhalten, und die so konstruiert sind, dass die Düsen aufgrund ihrer gemeinsamen großen Durchflussmenge das Innere der Waschsektion gleichzeitig gut spülen. Die Düsen sind mit einem überlappenden Sprühbild angebracht, wodurch ein sehr intensives Reinigungssystem entsteht. Dies bedeutet, dass das verunreinigte Gas die Sprühabschnitte nicht passieren kann, ohne befeuchtet und gereinigt zu werden. Dadurch werden losgeschüttete Packungen (Pallringe) völlig berieselt, so dass der Druckverlust sehr gering ist und vor allem auch gering bleibt. Sowohl die Sprüh- als auch die Waschsektion sind mit einer Inspektionsluke ausgestattet, so dass die Gleichrichter, Sprühdüsen und Tropfenabscheider sehr einfach überprüft werden können.
